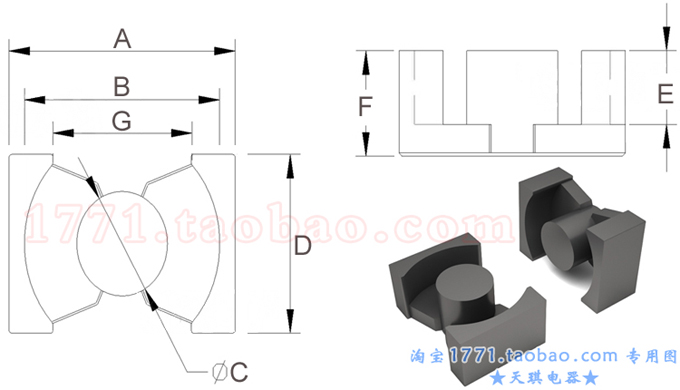

        PQ规格型号磁芯参数



        型号 毛重 尺寸(mm)
        A B min C D E F G min
        PQ20/14 14 20.5±0.4 17.6 min 8.8±0.3 14.0±0.3 4.1±0.3 7.0±0.25 12.0
        PQ20/16 15 20.5±0.4 18.0±0.4 8.8±0.2 14.0±0.4 5.2±0.2 8.1±0.1 12.0
        PQ20/20 17 20.5±0.4 18.0±0.4 8.8±0.2 14.0±0.4 7.2±0.2 10.1±0.1 12.0
        PQ26/20 34 26.5±0.5 22.5±0.45 12.0±0.2 19.0±0.45 5.7±0.2 10.1±0.1 15.5
        PQ26/25 40 26.5±0.5 22.5±0.45 12.0±0.2 19.0±0.45 8.0±0.2 12.4±0.2 15.5
        PQ27/20 34.6 27.3±0.5 22.5min 12.0±0.2 19.0±0.45 5.8±0.25 10.1±0.25 16.0
        PQ27/25 41 27.3±0.5 22.5min 12.0±0.2 19.0±0.45 8.2±0.25 12.5±0.25 16.0
        PQ32/16 38 32.0±0.5 27.5±0.5 13.5±0.3 22.0±0.5 4.0±0.25 8.3±0.25 19.5
        PQ32/20 45 32.0±0.6 27.5±0.5 13.4±0.3 22.0±0.5 5.8±0.25 10.1±0.25 19.0
        PQ32/25 52 32.0±0.6 27.5±0.5 13.4±0.3 22.0±0.5 8.3±0.25 12.5±0.25 19.0
        PQ32/30 62 32.0±0.6 27.5±0.5 13.4±0.3 22.0±0.5 10.7±0.25 15.0±0.25 19.0
        PQ32/35 67 32.0±0.6 27.5±0.5 13.4±0.3 21.9±0.5 13.3±0.3 17.6±0.3 19 min
        PQ33/20 45 33.0±0.6 27.5 min 13.4±0.3 22.0±0.5 5.8±0.3 10.1±0.3 19 min
        PQ33/30 61.6 33.0±0.6 28.5±0.5 13.4±0.3 22.0±0.5 10.7±0.25 15.0±0.25 20.0
        PQ35/30 70 35.1±0.6 32.0±0.5 14.4±0.3 26.0±0.5 10.0±0.3 15.0±0.25 23.5
        PQ35/35 77.6 35.1±0.7 32.0±0.5 14.4±0.3 26.0±0.5 12.5±0.25 17.5±0.25 23.5
        PQ40/40 101 40.5±0.9 37.0±0.6 14.9±0.3 28.0±0.6 14.7±0.25 19.9±0.25 28.0
        PQ50/50 216 50.0±0.9 44.0±0.7 20.0±0.3 32.0±0.6 18.0±0.25 25.0±0.25 31.5
