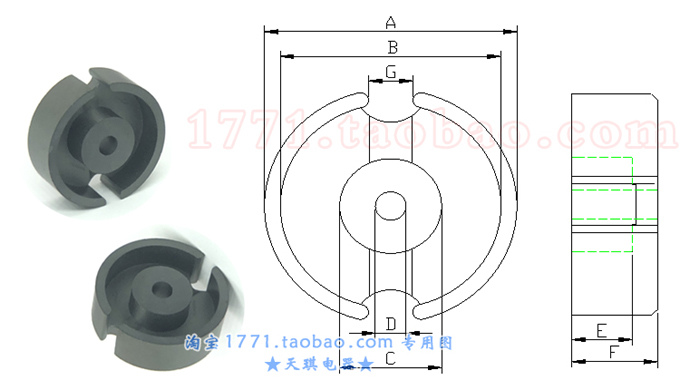

| 型号 | 毛重 | 尺寸(mm) | ||||||
| A | B | C | D | E | F | G | ||
| GU14/9 | 5 | 14.05±0.25 | 11.95±0.2 | 5.85±0.2 | \ | 2.9±0.1 | 4.45±0.1 | 3.5±0.6 |
| GU9/3.4 | 1.4 | 8.7±0.2 | 7.3 min | 3.8 max | 1.75±0.15 | 2.5±0.2 | 3.4±0.2 | |
| GU14/8 | 5 | 14.05±0.25 | 11.8±0.2 | 5.95±0.2 | 3.05±0.15 | 2.9±0.1 | 4.25±0.2 | 3.0±0.6 |
| GU18/11 | 8 | 18.0±0.4 | 15.15±0.2 | 7.45±0.2 | 3.05±0.1 | 3.7±0.1 | 5.3±0.1 | 3.8±0.6 |
| GU22/13 | 15 | 21.6±0.4 | 18.2±0.3 | 9.25±0.2 | 4.55±0.2 | 4.7±0.1 | 6.8±0.2 | 3.8±0.6 |
| GU26/16 | 26 | 25.5±0.5 | 21.5±0.3 | 11.3±0.2 | 5.5±0.15 | 5.6±0.1 | 8.0±0.1 | 3.8±0.6 |
| GU30/19 | 40 | 30.0±0.5 | 25.4±0.4 | 13.3±0.2 | 5.5±0.15 | 6.6±0.1 | 9.45±0.1 | 4.3±0.6 |
| GU36/22 | 67 | 35.6±0.6 | 30.4±0.5 | 15.9±0.3 | 5.5±0.15 | 7.4±0.1 | 11.0±0.1 | 4.9±0.6 |
| GU42 | 110 | 42.6±0.8 | 36.0 min | 17.4±0.4 | 5.6±0.3 | 9.7±0.3 | 14.0±0.3 | 5.0±0.3 |
| GU48/30 | 148 | 47.5±0.5 | 40.8 min | 19.2±0.3 | 5.8±0.2 | 10.6±0.3 | 14.8±0.25 | 8.5±0.3 |
