H、T规格型号磁环磁芯参数

型号	毛重	外形尺寸			磁芯参数

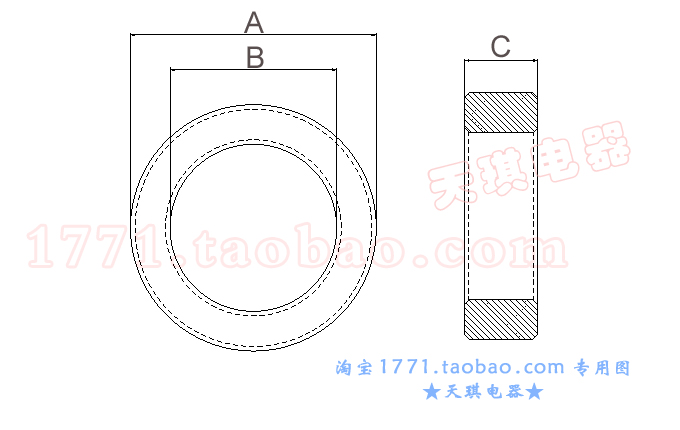

		A	B	C	C1	Le	Ae	Ve
H10/6/5	1.25	10.0±0.3	6.0±0.25	5.0±0.25	2.48	24.1	9.7	233.7
H16/9.6/8	5.1	16.0±0.3	9.6±0.3	8.0±0.3	1.54	38.5	25.1	964
H18/10/7	6.1
H20/10/10	12	20.0±0.4	10.0±0.3	10.0±0.3	0.908	43.5	47.9	2088
H20/12/6	6	20.0±0.4	12.0±0.3	6.0±0.25	2.056	48.1	23.4	1130
H22/14/8	8.7	22.0±0.4	14.0±0.4	8.0±0.4	1.74	54.7	31.4	1720
H22/14/10	11	22.0±0.4	14.0±0.4	10.0±0.4	1.39	54.7	39.3	2150
H22/14/15	16.5	22.0±0.4	14.0±0.4	15.0±0.4	0.93	54.7	58.8	3215
H25/15/10	14.8	25.0±0.5	15.0±0.5	10.0±0.3	1.23	60.2	48.9	2944
H25/15/12	18	25.0±0.5	15.0±0.5	12.0±0.3	1.03	60.2	58.5	3520
H28/12.5/15	35.6	28.0±0.6	12.5±0.6	15.0±0.3	0.52	57.1	109.2	6244
H29/19/15	27.5	29.0±0.6	19.0±0.4	15.0±0.5	0.99	73.2	73.9	5409
H31/19/13	29	31.0±0.6	19.0±0.4	13.0±0.4	0.99	75.5	76.3	5759
H31/19/15	34	31.0±0.6	19.0±0.4	15.0±0.5	0.86	75.5	88.2	6660
H35/19/13
H35/22/22	62	35.0±0.6	22.0±0.4	22.0±0.5	0.618	86.4	139.7	12075
H36/23/19	55.5	36.0±0.8	23.0±0.5	19.0±0.5	0.74	89.6	121.2	10864
H38/19/11	46	38.0±1.0	19.0±0.8	11.0±0.5	0.83	82.7	100.2	8293
H38/19/13	55	38.0±1.0	19.0±0.8	13.0±0.5	0.702	82.7	117.8	9750
H38/19/16
H38/19/22	92	38.0±1.0	19.0±0.8	22.0±0.5	0.41	82.6	200.2	16535
H40/22/20	87.5	40.0±1.0	22.0±0.8	20.0±0.5	0.53	91.9	174.8	16074
H40/20/22	88.5	40.0±1.0	20.0±0.8	22.0±0.5	0.415	87.2	210	18320
H45/25/15
H45/26/12	60.5	45.0±1.5	26.0±1.2	12.0±0.6	0.92	103.8	112.5	11675
H45/30/15	64	45.0±1.5	30.0±1.2	15.0±0.6	1.05	114.6	109.3	12500
H47/27/13	73	47.0±1.1	27.0±0.8	13.0±0.5	0.87	110.5	126.7	14002
H47/27/15	84	47.0±1.1	27.0±0.8	15.0±0.5	0.76	110	145	16050
H49/31.8/15	79	49.0±1.2	31.8±0.9	15.0±0.4	0.97	123	126	15526
H49/31.8/19	101	49.0±1.2	31.8±0.9	19.0±0.4	0.76	123	160	19730
H50/25/20	140	50.0±1.2	25.0±0.5	20.0±0.4	0.456	108.6	237.9	25850
H50/30/20	120	50.0±1.2	30.0±0.6	20.0±0.4	0.62	120.2	194	23400
H51/31/13	79	51.0±1.2	31.0±0.8	19.0±0.5	1.015	123.7	121.8	15061
H56/28/28	250	56.0±1.2	28.0±0.8	28.0±0.6	0.324	122.7	377	46200
H56/32/18	144	56.0±1.2	32.0±0.8	18.0±0.5	0.634	131.3	207	27200
H63/38/25	245	63.0±1.7	38.0±1.1	25.0±0.5	0.49	151.2	308.4	46622
H63/39/25	237	63.0±1.7	39.0±1.1	25.0±0.5	0.537	153.9	287	44150
H70/44/32	360	70.0±1.5	44.0±1.0	32.0±0.5	0.428	173.5	404.1	70000
H80/52/20	282	80.0±2.0	52.0±1.5	20.0±1.0	0.73	201.2	275	55324
H85/55/13	206	85.0±2.0	55.0±1.5	13.0±1.0	1.11	212.9	190.9	40664
H85/55/20	335	85.0±2.0	55.0±1.5	20.0±1.0	0.72	212.9	294.2	62646
H100/50/10	534	100.0±3.0	50.0±2.5	10.0±1.5	0.91	217.7	239.4	52117
H100/50/20	309	100.0±3.0	50.0±2.5	20.0±1.5	0.45	216.9	477.9	103699
H100/60/15	393	100.0±2.5	60.0±2.0	15.0±0.5	0.825	240	291.2	70200
H102/65/20	495	102.0±3.0	65.0±3.0	20.0±1.5	0.7	253.1	362.1	91630
H118/80/35	1060	118.0±3.0	80.0±3.0	35.0±1.5	0.46	303.6	653.9	198541
H124/60/20	925	124.0±3.5	60.0±3.0	20.0±1.5	0.88	265.4	301.5	80004
H124/60/40	1710	124.0±3.5	60.0±3.0	40.0±2.0	0.22	262.3	1207.2	316646
H125/80/12	460	125.0±3.0	80.0±2.4	12.0±0.5	1.18	311	263.7	82215
H140/106/30	980	140.0±3.5	106.0±2.5	30.0±0.5	0.76	381.5	501.4	191270
