EE规格型号磁芯参数

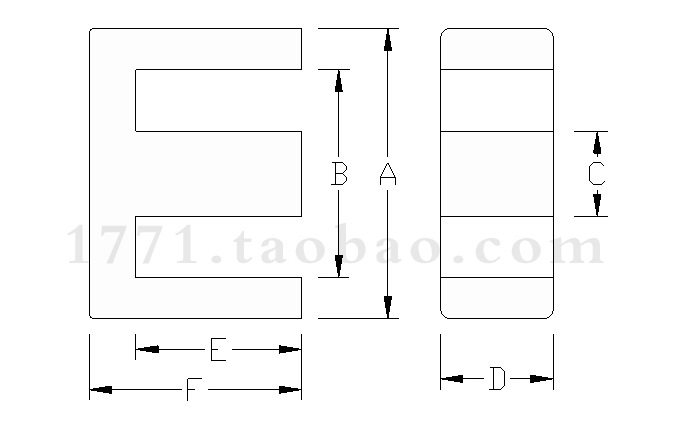

型号	毛重（g）	尺寸(mm)
		A	Bmin	C	D	E	F
		A	Bmin	C	D	E	F
EE13/6/10		12.9±0.3	8.5	2.8±0.2	6.0±0.3	3.6±0.2	5.0±0.3
EE13/6/12	2.95	13.0±0.3	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±0.2
EE13/10	6.6	13.2±0.3	10.0 min	2.7±0.2	9.8±0.2	5.45±0.2	7.45±0.2
EE15/12/10	6.2	15.3±0.3	12.2±0.3	3.4±0.2	12.0±0.2	3.2±0.15	4.9±0.15
EE16/7/5	5	16.0±0.3	12.0±0.3	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	6	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±0.2
EEL16	6	16.8±0.3	12.5±0.3	4.0±0.2	4.9±0.2	10.5±0.2	12.5±0.2
EE19	5.5	19.1±0.4	14.3 min	4.5±0.2	4.85±0.2	5.8±0.2	8.15±0.2
EE20	8.4	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	8.8	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	9	20.7±0.7	15.0	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EF21A	8.8	21.6±0.7	15.5	5.7±0.3	5.7±0.3	7.5±0.25	10.3±0.25
EE22	10	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.6±0.3	9.6±0.3
EE22/22.4	11.7	22.0±0.6	15.6	5.7±0.3	5.7±0.3	7.5±0.3	11.2±0.3
EEL22	13	22.0±0.4	15.5	5.7±0.3	5.7±0.3	11.0±0.2	15.0±0.2
EF25/7.2	17.5	25.2±0.5	18.0 min	7.25±0.3	7.2±0.3	9.1±0.3	12.6±0.3
EF25/11	27.8	25.2±0.6	18.0 min	7.25±0.3	10.75±0.3	9.1±0.3	12.6±0.3
EE25高导镜面				6.38±0.25	6.38±0.25
EE25	11	25.4±0.6	19.4±0.4	6.25±0.25	6.25±0.25	6.8±0.3	10.0±0.25
EEL25	18	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25
EEL27	33	27.0±0.6	19.0 min	7.8±0.25	10.5±0.3	11.5±0.25	15.5±0.25
EE28	24	28.0±0.6	18.6	7.2±0.2	10.7±0.3	6.5±0.3	10.5±0.3
EE28.5	23	28.8±0.6	21.1	7.2±0.2	10.4±0.2	6.5±0.3	10.5±0.3
EE30/7	24	30.0±0.5	19.9±0.4	6.9±0.3	7.1±0.2	10.0±0.2	15.0±0.2
EE30/11	37.3	30.0±0.5	19.5 min	6.95±0.3	11.0±0.3	10.0±0.3	15.0±0.25
EE32/9.5	36	32.1±0.5	22.7	9.5±0.3	9.5±0.2	11.5±0.3	16.4±0.2
EE32/11	42	32.1±0.5	22.7	9.5±0.3	11.0±0.2	11.5±0.3	16.4±0.2
EE32.6/37/9.5	40	32.6±0.5	23.6	9.5±0.3	9.5±0.2	14.3±0.3	18.6±0.3
EE33	42	33.2±0.5	23.5	9.7±0.3	12.7±0.3	9.65±0.3	14.0±0.3
EE35/18	45	35.0±0.6	24.6	10.0±0.3	10.0±0.3	12.5±0.3	17.5±0.3
EE35/28	33	34.2±0.6	24	9.5±0.3	10.0±0.3	9.2±0.3	13.7±0.3
EE40	62.4	40.4±0.7	27.5min	11.7±0.3	11.7±0.3	10.5±0.3	17.3±0.3
EE42/42/15	93	42.1±0.9	29.5	12.0±0.3	15.0±0.3	15.2±0.4	21.1±0.3
EE42/42/20	121	42.1±0.9	29.5	12.0±0.3	19.7±0.4	15.2±0.4	21.1±0.3
EE42/42/20	121	42.0±0.7	29.5 min	12.2±0.3	19.7±0.4	15.3±0.3	21.3±0.3
EE42/50/15	108	42.1±0.9	29.5	12.0±0.3	15.0±0.3	19.0±0.4	25.0±0.3
EE50	120	50.0±0.7	34.2	14.6±0.4	14.6±0.4	13.1±0.3	21.5±0.3
EE55A	186	55.1±1.1	37.5	17.0±0.3	16.9±0.3	18.8±0.3	27.5±0.3
EE55B	230	55.1±1.1	37.5	17.0±0.3	20.7±0.4	18.8±0.3	27.5±0.3
EE55C	272	55.1±1.1	37.5	17.0±0.3	24.7±0.4	19.3±0.3	27.8±0.3
EE56B	240	56.0±1.0	38.8 min	16.8±0.3	20.7±0.4	19.3±0.3	27.7±0.3
EE59/57/25	300	59.0±1.5	41.5	16.9±0.3	24.7±0.4	20.0±0.3	28.5±0.3
EE65A	304	65.4±1.5	44.2 min	19.7±0.4	19.7±0.4	23.0±0.3	32.8±0.3
EE65B	416	65.2±1.3	44.2	19.6±0.3	27.0±0.3	22.5±0.3	32.5±0.3
EE66B	419	66.2±1.3	45.0 min	19.6±0.3	27.0±0.3	23.0±0.3	32.8±0.3
EE70A	412	70.5±1.5	48.0 min	16.7±0.3	24.0±0.5	24.8±0.4	35.3±0.4
EE70B	530	70.7±1.5	48.0	21.5±0.5	30.5±0.6	22.5±0.6	33.2±0.4
EE70/72	418	70.5±1.5	48.0	21.5±0.5	30.5±0.6	25.2±0.6	36.0±0.5
EE80A/38/20	396	80.9±2.0	60 min	20.0±0.5	20.0±0.6	28.0±0.5	38.0±0.5
EE85A	726	85.0±3.0	55.0	27.0±0.4	26.5±0.5	29.0±0.5	44.0±1.0
EE85B	860	85.3±2.0	58.0 min	26.5±0.5	31.5±0.5	30.5±0.5	43.6±0.4
EE100	1173	100.0+3.0/-1.5	72.0min	28.0±0.5	28.0±0.5	46.0±0.5	60.0±0.5
EE110	1700	110.0±1.0	75.0 min	35.8±0.4	36.0±0.5	38.7±0.5	57.0±0.5
EE118	2530	118.0±1.5	82.0 min	35.0±0.5	35.0±1.0	69.0±0.5	86.5±0.5
EE130	2410	130.0±0.5	90.5±1.0	39.0±1.0	40.0±1.0	45.0±0.5	65.0±0.5
EE160	3400	160.0±3.0	120.0	40.0±2.0	20.0±1.5	64.0±1.0	83.0±1.0
EE188	6880	185.0±3.5	128.0	55.5±2.5	55.0±2.0	49.0±1.5	79.0±1.5
EE193	6880	193.0±3.5	132.0	58.0±2.0	59.0±2.0	49.0±1.5	79.0±1.5
EE210	5620	210.0±3.5	149.0	58.0±2.0	40.0±1.0	65.0±1.5	95.0±1.5
EE240	7000	240.0±4.0	176.0	60.0±1.0	40.0±0.5	87±1.0	118.0±1.0
